LMA-MODBUS: Leitfähigkeit digital messen

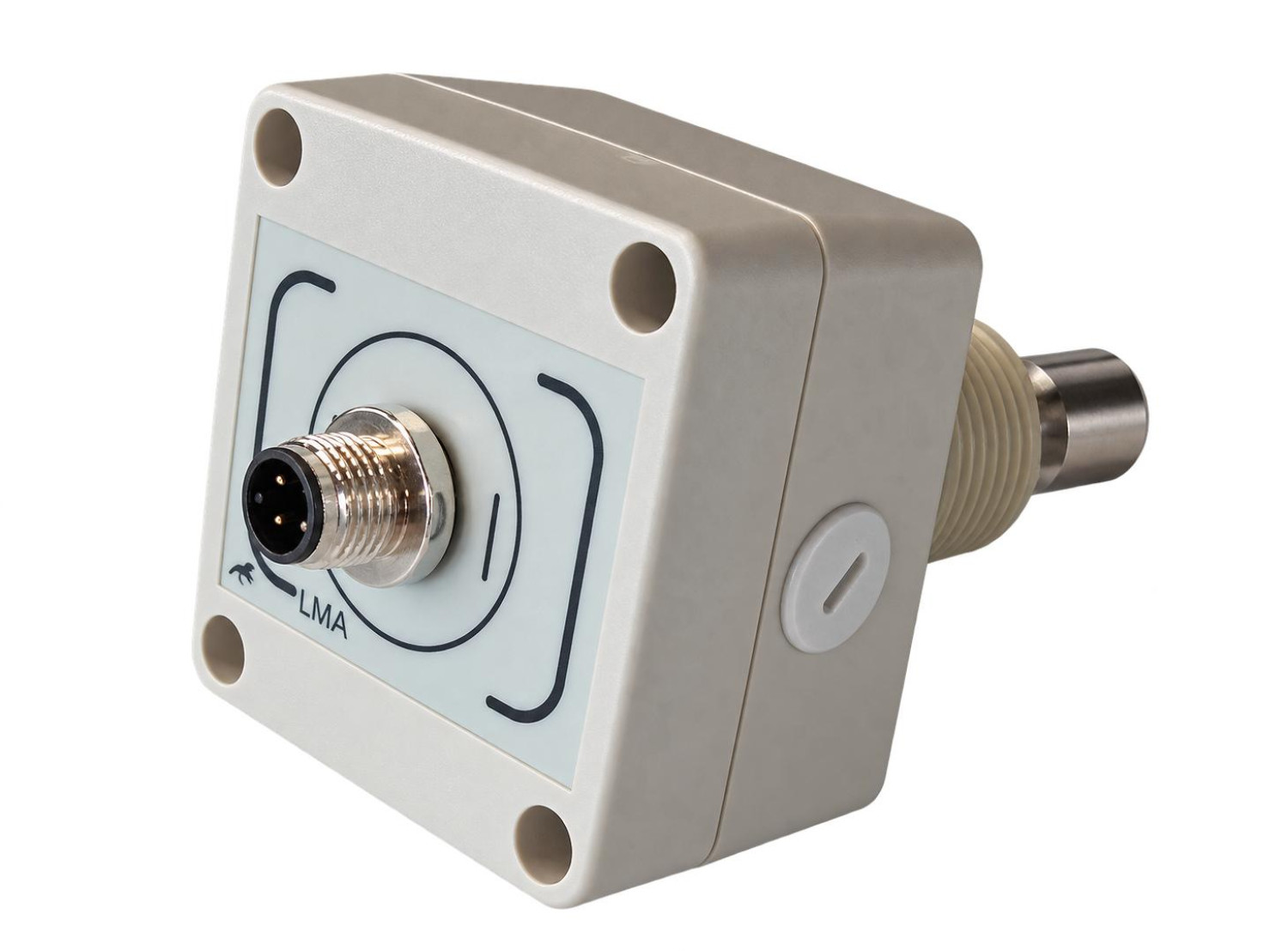

Das LMA-MODBUS 0022.0300.01 verbindet eine konduktive Leitfähigkeitsmesszelle mit integrierter LF-TR-MOD-Elektronik. Leitfähigkeit, Temperatur, Zellwiderstand, Status und Messbereich werden über RS-485 mit Modbus RTU übertragen. Fünf interne Messbereiche werden automatisch umgeschaltet.
| Standardausführung |
Zellenkonstante 0,1 cm-1; Messzellengehäuse PP |
| Weitere Ausführungen |
Zellenkonstanten 0,01 und 1 sowie PVDF auf Anfrage; Messbereich abhängig von der Messzelle |
| Versorgung |
12/24 V DC ±10 %; Stromaufnahme <50 mA |
| Schnittstelle |
RS-485, 2-Draht, Modbus RTU; vierpoliger Anschluss |
| Werkseinstellung |
9600 Baud, 8N1, Teilnehmeradresse 10 |
| Baudraten |
9600, 19200, 38400, 57600 und 115200 bit/s |
| Softwarestand |
LF-TR-MOD-Firmware 1.12; PC-Monitor 1.16 |
Konfiguration und IO-Link
Der Windows-Monitor 1.16 dient zur Gerätesuche, Anzeige, Konfiguration, Kalibrierung und CSV-Aufzeichnung. Eine IO-Link-Anbindung erfolgt über den externen, vorkonfigurierten Banner S15C-MGN-KQ; der Converter gehört nicht zum Standardlieferumfang dieses Artikels.
Für Hochdruckanwendungen: HP LMA 0020.0300 mit 200 bar bei 100 °C, Pt1000 und G 3/4″.
