TS2011: trockene Lagerung für die Elektronikfertigung
Der TS2011-19 DC dient zur Trocknung und Lagerung feuchteempfindlicher Teile, etwa SMD-Bauteile, Leiterplatten und bestückte Feeder. Das Infoblatt nennt eine Trocknung bis 0,5 % relativer Luftfeuchtigkeit. Der tatsächlich erreichte Zustand und die benötigte Zeit hängen unter anderem von Beladung und Türöffnungen ab.
Regenerierbare Entfeuchtung
Die Umluft strömt durch eine Zeolith-Patrone, die Feuchtigkeit aufnimmt. Bei Sättigung regeneriert die Steuerung das Trockenmittel mit Heißluft. Während dieser rund 1,5 Stunden dauernden Regeneration wird dem Schrank keine trockene Luft zugeführt. Das Display zeigt die relative Luftfeuchtigkeit an.
Anzeige, Netzwerk und Service
- LAN-Anschluss für das Webinterface mit Feuchte-, Betriebs- und Diagnoseinformationen.
- USB-Anschluss für Konfigurationssoftware, Diagnose und Firmwarepflege.
- Abschließbare Schranktüren und vier Fachböden im Standardlieferumfang.
Für Lagerung und Rücktrocknung sind die Vorgaben des jeweiligen Bauteilherstellers maßgeblich. Materialien, die brennbare Gase freisetzen, sind laut Bedienungsanleitung ausgeschlossen.

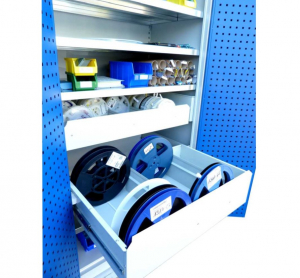

Vollauszüge sind Zubehör und separat zu bestellen. Technische Daten finden Sie im entsprechenden Reiter. Sprechen Sie uns zur passenden Ausstattung an.
Lieferumfang und Downloads
Lieferumfang: Schrank mit 4 Fachböden und USB-Kabel. Vollauszüge separat bestellen; Abbildungen zeigen teilweise Zubehör.
Aktuelle Ausführung TS2011-19 DC:
Infoblatt TS2011 (PDF)
Bedienungsanleitung TS2011-19 DC (PDF)
Software TS2011-19 DC (EXE)
Frühere Ausführungen V2/V3:
Anleitung TS2011 V2/V3 (PDF)
Software TS2011 V2/V3 (EXE)
Unterlagen und Software passend zur vorhandenen Steuerung auswählen.
Technische Daten
| Trocknung laut Infoblatt | bis 0,5 % r. F. |
|---|---|
| Automatische Regeneration | bei 5 % r. F.; Dauer ca. 1,5 h |
| Netzanschluss | 230 V / 50–60 Hz |
| Leistungsaufnahme | max. 550 W |
| Energieverbrauch laut Infoblatt | ca. 1 kWh / 24 h; nutzungsabhängig |

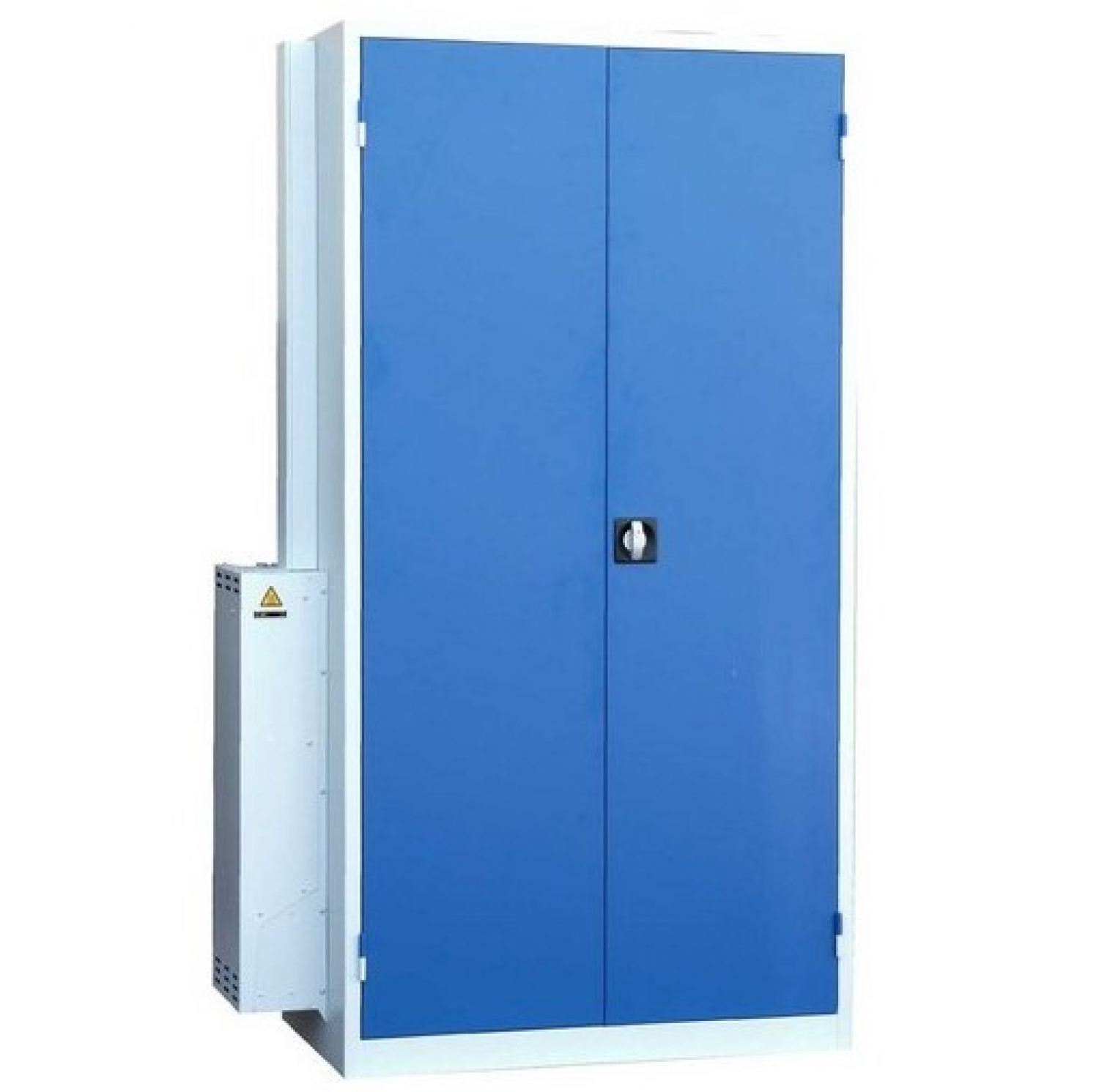

| Maße (H × B × T) | 195 × (100 + 17) × 61 cm; einschließlich seitlicher Trocknungseinheit |
| Gewicht | 123 kg |
| Farbe | Lichtgrau, ähnlich RAL 7035 |
| Fachböden | 4 Stück, je 70 kg Tragkraft |
| Schnittstellen | LAN und USB |
Technische Angaben gemäß Infoblatt und Bedienungsanleitung. Infoblatt TS2011 (PDF)
